Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler

China Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. certification
Professional company with nice service and high quality and high reputation. Thank you!

—— Sandy

I'm Online Chat Now

Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler

Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler
Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler

Large Image :  Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler

Product Details:
Place of Origin: Ningbo,China(Mainland)
Brand Name: SONGQIAO
Model Number: LSQ-VEP
Payment & Shipping Terms:
Minimum Order Quantity: negotiable
Price: negotiable
Packaging Details: standard exporting package or as per customers' requests.
Delivery Time: within 30 days or as per customers' requirement.
Supply Ability: 50,000pcs/day, according the capacity of the assembly workshop
Detailed Product Description
Standard: ISO 16028 Series, Flat Face WP: Working Pressures To 5,000 Psi (345 Bar)
Material: Carbon Steel Size: 1/2' - 1-1/2'
Thread: BSPP, BSPT, NPT, NPTF, SAE Connection: Thread Lock
High Light:

Wear Resistant Flush Face Hydraulic Quick Couplers

,

1 Inch Flat Face Hydraulic Coupler

,

Thread lock Flush Face Hydraulic Quick Couplers

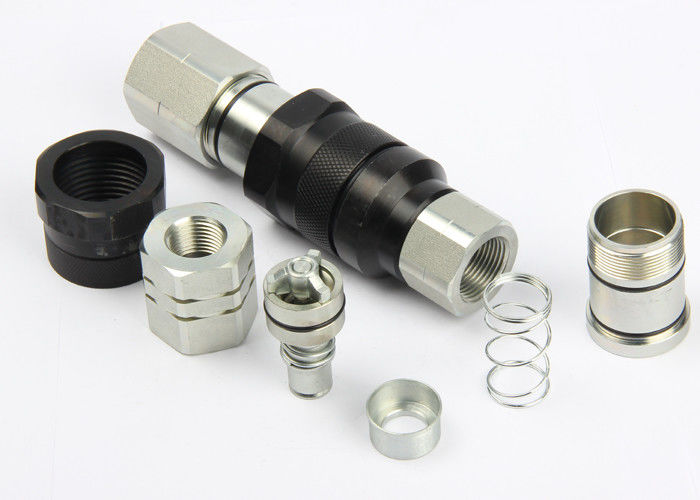

LSQ-VEP, Flush Face and Thread LockedType Hydraulic Couplings in Carbon Steel, Chrome Three and Black Zinc Nickle Plated



Descripton:



Applications

LSQ-VEP Series widely used in below public equipments:

• Drilling rigs
• Mobile construction equipment
• Hydraulic equipment
• Vehicles



Features:

Compatible with STCCHI VEP Series



Body Size(in)
1/2(04)
5/8(06)
3/4(08)
1(10)
1-1/2(12)
Rated Pressure(PSI)
7000
7000
7000
6000
5000
Rated Flow(GPM)
12
28
50
88
152
Temperature Range
-20℃ to +120℃
Standard seal material NBR



Test Fluid:Oil-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa
Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler 0
Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler 1




ISO
PART NO
LS
D
HEX1
HEX2
A
T
13
LSQ-VEP-04SF
103.5
Φ49
S36
S46
16.5
G1/2 NPT1/2
16
LSQ-VEP-06SF
114
Φ53.7
S41
S50
20
G3/4 NPT3/4
19
LSQ-VEP-08SF
133.5
Φ58.8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145.2
Φ68.7
S55
S65
21
G1-1/4 NPT1-1/4
31.5
LSQ-VEP-12SF
187.5
Φ92
S65
S85
21
G1-1/2 NPT1-1/2



Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler 2




ISO
PART NO
LS
C
d
E
HEX2
A
T
13
LSQ-VEP-04PF
95
18.8
24.54
M40*3
S36
16.5
G1/2 NPT1/2
16
LSQ-VEP-06PF
98.8
19.5
27.04
M45*3
S36
20
G3/4 NPT3/4
19
LSQ-VEP-08PF
113.9
24
29.95
M50*3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123.5
24.8
36.05
M58*3
S55
21
G1-1/4 NPT1-1/4
31.5
LSQ-VEP-12PF
150
31.5
57
Tr80*4
S65
21
G1-1/2 NPT1-1/2



Wear Resistant Flush Face Hydraulic Quick Couplers , 1 Inch Flat Face Hydraulic Coupler 3




ISO
PART NO
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154.5
Φ49
S36
S46
S36
G1/2 NPT1/2
16
LSQ-VEP-06
164.3
Φ53.7
S41
S50
S36
G3/4 NPT3/4
19
LSQ-VEP-08
189.4
Φ58.8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207.2
Φ68.7
S55
S65
S55
G1-1/4 NPT1-1/4
31.5
LSQ-VEP-12
263.5
Φ92
S65
S85
S65
G1-1/2 NPT1-1/2
